Cet adaptateur d'alimentation est une option

pour le POWER QUALITY ANALYZER KEW

6310 et le MESUREUR DE PUISSANCE KEW

6300 et fournit la puissance à l'instrument

à partir de la ligne à tester. La limite

supérieure de la mesure de tension avec le

KEW 6310 ou 6300 est de 240V en utilisant

cet adaptateur.

Vérifiez ce qui suit avant d'utiliser cet

adaptateur.



DANGER

● Ne connectez pas l'adaptateur à

un objet dont le potentiel électrique

dépasse 240V CA.

● Connectez l'adaptateur d'abord au

KEW 6310/ 6300 et ensuite à la ligne

à tester

●

Utilisez les cordons de tension spécialement

conçus pour le KEW 6310 / 6300.

● Ne déconnectez jamais l'adaptateur

pendant la mesure – il est chargé.

● Retirez tous les cordons connectés

à l'adaptateur avant de remplacer le

fusible.

●

Utilisez un fusible ayant les spéciﬁcations

appropriées.



AVERTISSEMENT

● Déconnectez l'adaptateur avant de le

connecter au KEW 6310 / 6300.

●

N'effectuez pas de mesures à proximité

de gaz inﬂammables; ceci peut provoquer

des étincelles qui peuvent causer une

explosion.

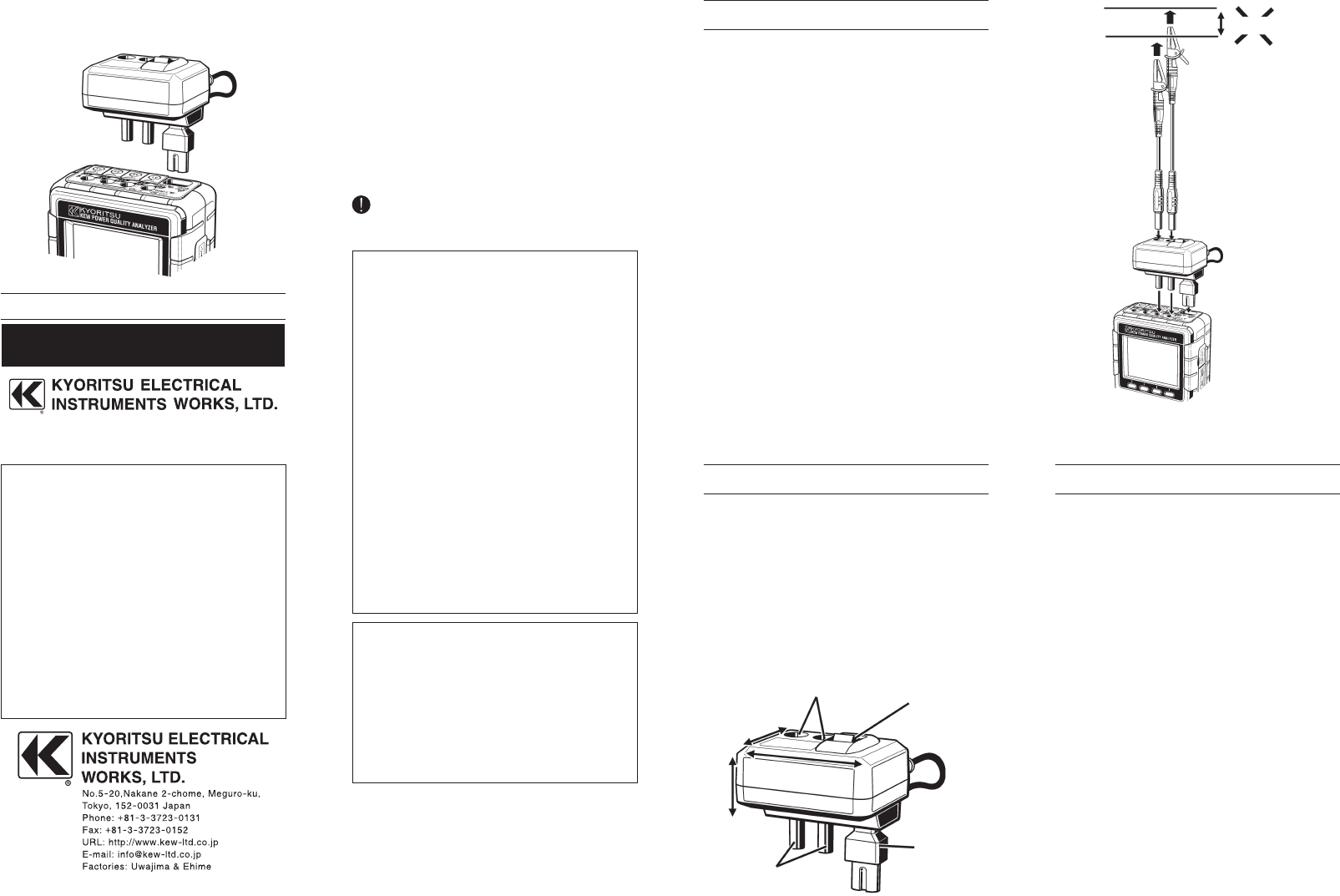

Utilisation

Connectez l'adaptateur suivant la procédure

ci-après.

󱄏

Contrôlez si l'adaptateur est débranché.

󱄑

Connectez la fiche de l'adaptateur aux

bornes VN et V1 du KEW 6310/6300

et le cordon secteur au connecteur de

puissance.

󱄓

Connectez les cordons de tension aux

bornes VN et V1 de l'adaptateur.

󱄕

Connectez les pinces crocodile des

cordons de tension au circuit à tester.

󱄗

Enclenchez l'adaptateur.

󱄙

Enclenchez le KEW 6310/ 6300.

* La procédure inverse s'applique pour

enlever l'adaptateur du KEW 6310/ 6300.

Remplacement du fusible

(1) Contrôlez si l'adaptateur est débranché.

(2) Retirez tous les cordons de l'adaptateur.

(3)

Desserrez les vis à l'arrière de l'instrument

et enlevez le couvercle du porte-fusible.

(4) Retirez le fusible.

(5) Installez un nouveau fusible dans le porte-

fusible.

(6) Resserrez les vis et remettez le couvercle

en place.

Spéciﬁcations

Longueur du câble : environ 180mm

Tension d'entrée max. : 240V eff.

Fusible :

fusible rapide, 500mA

CA/600V, Φ 6. 3 x

32mm

Accessoires :

Fusible x 1 pce (installé)

Notice d'utilisation

Plaque couleurs

pour bornier

Notice d'utilisation

07-03 92-1918

DISTRIBUTOR

Borne d'entrée d'alimentation

(VN, V1)

Enclencheur

Cordon secteur

Fiche (VN,V1)

55mm

76mm

46mm

MODELE 8312

Adaptateur d'alimentation

󱄕

󱄏 󱄗󱄓

󱄑

󱄙

240V ou plus

MODELE 8312 1
